Circuito amplificador para bajo

Un clásico circuito el cual utiliza el conocido amplificador con integrado LM386 el cual es capaz de entregar 1W de potencia a su salida.  Como previo utiliza un simple transistor 2N3904 y en la entrada una configuración de ecualización básica pero completa comprendiendo las tres bandas, agudos, graves y medios, además posee un control de ganancia muy útil para establecer las diferentes entradas, en caso de utilizarlo con un bajo o guitarra eléctrica.

El circuito es ideal para instrumentos musicales y otras fuentes de señal u otros tipos de operaciones.  Por el bajo consumo se puede alimentar con una batería de 9 volt. Esto no quita que se pueda alimentar con una fuente común. Su consumo está por debajo de los 100 mA.

Circuito compresor limitador de audio

Este circuito es muy útil para realizar eventos con sonido en vivo un pequeño estadio o para simplemente proteger una etapa de potencia o amplificador de audio, las distorsiones y sobre modulaciones suelen ser desagradables al oído al igual que peligrosas para los amplificadores, de esta manera este circuito protege al amplificador junto con los parlantes de la protección de picos inversos que destruyen los mismos. El circuito se encarga de recortar la señal previo ajuste desde el preset evitando los picos de decibeles de audio.

Se utiliza en sonorización, discos bailables, o en transmisores de radio del tipo comunitaria, el sonido logrado es parejo y constante evitando la diferencia de audio que existe entre un tema musical y el otro, en el caso de una emisora de radio. Los modelos comerciales se denominan ¨procesadores de audio para FM¨. Este circuito actúa como tal pero poniendo hincapié en la parte compresor limitador de audio.

Los demás componentes activos como el LM358 y el transistor 2N3904 son de uso común en proyectos de audio, la alimentación del circuito podrá realizarse con tensiones desde los 3 hasta los 5 volt sin inconvenientes, el desempeño es excelente del conjunto y aquí mostramos la versión mono en caso de estereofonía se deberán construir dos iguales. Algunos optan por montarlo dentro del mismo amplificador con una toma desde la fuente con la utilización de un regulador de voltajes 7805.

Circuito compresor para micrófono

Circuito compresor limitador para voz pensado para micrófonos dinámicos.

El circuito presentado consta de un compresor de audio el cual limita los picos o saturaciones y está desarrollado para utilizarlo con micrófono del tipo dinámico, este proyecto servirá en eventos públicos donde existan varios oradores y de esta manera tendremos el nivel de audio constante sin distorsiones ni picos, este circuito se conecta en el pre de audio o antes del amplificador. Los componentes son todos populares y se encuentran con facilidad en el mercado electrónico. El voltaje de trabajo es de 12 volt se recomienda una fuente bien filtrada para este proyecto.

Circuito transmisor de AM

Este proyecto fue pensado para transmitir en la banda de amplitud modulada, 530 1600 KHz, se trata de un circuito simple el cual es similar a los proyectos de transmisores de FM tipo micrófonos inalámbricos, este circuito utiliza dos transistores BC109 o sus remplazos (BC549) y la modulación o audio se inyecta en la parte final de la señal de RF la alimentación se podrá realizar con 9 a 18 volt y como antena bastara un simple trozo de alambre de 2 a 3 metros para probar mayor alcance.

De esta manera tendremos un económico circuito transmisor de AM u ondas medias, para operar dentro del ámbito domiciliario y realizar pruebas con la radio frecuencia.

Circuito Walkie Talkie

Circuito transmisor  para 49MHz construye tu Walkie Talkie.

Circuito transmisor para la frecuencia de 49 MHz o 6 metros. Este circuito simple de baja potencia para construir un Walkie Talkie corresponde a dos etapas sintonizador y transmisor modulado en la banda de frecuencia modulada. Además posee llave key la cual se utiliza para generar el código Morse., como receptor y transmisor utiliza un parlante de 0,25W común de radio, con el cual se modula la señal de entrada y salida.

El cambio de transmisión a recepción se realiza mediante un pulsador tipo llave accionadora, como antena utiliza una del tipo telescópica de radio común FM, unos 50 o 60 centímetros. Y la modulación es mediante transformador común que adapta la impedancia de audio. La alimentación del circuito se realiza con una batería común de 9 volt.

Dos modelos construidos de manera similar podrán alcanzar más de 1 km de alcance utilizándolo en condiciones de campo abierto. La precisión de la transmisión en este modelo es increíble en cuanto a estabilidad de frecuencia debido a la utilización de un cristal de 49,86 MHz, se puede sustituir el mismo por un remplazo dentro de la la misma banda de 6 metros para su correcto funcionamiento, debido a que se deberían modificar las bobinas del circuito para operar en otras frecuencias.

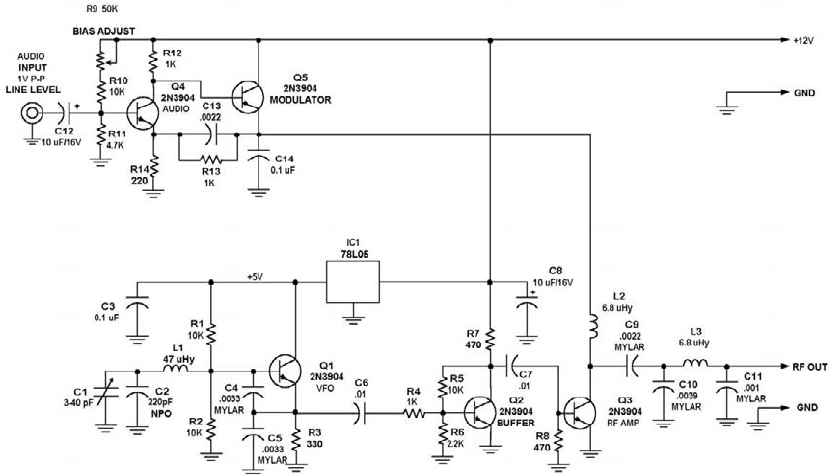

Circuito transmisor de AM

Un circuito muy simple por dar la impresión de ser complicado en materia de componentes, su parte critica conseguir  en algunos países las bobinas cuyos valores esta expresado en mH o nH. El resto son componentes electrónicos comunes, como el clásico transistor 2N3904 junto con las resistencias y condensadores.

El circuito consta de una parte de modulación de audio y las partes de RF entre las cuales se muestran el oscilador y el amplificador de potencia (baja) de salida. Este circuito es para utilizar dentro del ámbito domiciliario.

El circuito es útil para el amateurismo, ya que se podrá experimentar con las ondas de radio, haciendo un circuito transmisor de amplitud modulada AM en el extremo superior del dial 1650 KHZ.

Circuito PLL Transmisor de FM

Circuito transmisor de FM profesional

PLL, VCO, AMP, DRIVER,  PA. Todo en uno con 5 wats de potecia final.

Este circuito trata de un modelo profesional de transmisor de frecuencia modulada de 5 w de potencia. El circuito funciona mediante el clásico sistema de PLL el cual asegura una estabilidad en la frecuencia de transmisión sin variaciones producidas por el voltaje o la temperatura ambiente.

El circuito consta de varias etapas entre la cuales está la portadora la cual se maneja por medio del integrado MC145151 y su frecuencia de transmisión está dada por las llaves dipswicht de 10 pasos. La frecuencia se determina por la posición de cada llave a la cual anexamos más abajo la tabla correspondiente para su calibración.

El circuito requiere de una fuente compuesta con un transformador común de 220 volt con salida de al menos 15 volt y el resto está en el circuito expuesto aquí, ya que utiliza una serie de reguladores de voltaje de la línea  7809 7805 para las diferentes etapas del circuito. El amperaje de los 15 volt debe ser de al menos 4 Amper para la correcto funcionamiento del circuito.

El PLL compuesto por el integrado funcionan con tensiones del orden de los 5 volt y la primera etapa con 9 volt, para esto los correspondientes reguladores antes mencionados.

La etapa de salida se alimenta con 12 o 15 volt y su transistor es el MRF237 el cual es capaz de ofrecer 5 W sin problemas a la salida del conjunto. Este diseño corresponde a un modelo de PLL profesional al igual que las etapas amplificadoras. Este circuito conectado a una antena exterior en frecuencia es capaz de cubrir mas de 15KM dependiendo de la altura de la misma (más de 25 metros) la edificación u obstáculos y las frecuencias disponibles en el dial.

Integrado MC145151P2

MRF237 potencia efectiva 5W

La siguiente tabla indica 1 para cerrado.

88.1 1010100100
88.3 1111100100
88.5 0100010100
88.7 1001010100
88.9 1110010100

89.1 0011110100
89.3 1000110100
89.5 1101110100
89.7 0010001100
89.9 0111001100

90.1 1100001100
90.3 0001101100
90.5 0110101100
90.7 1011101100
90.9 0000011100

91.1 0101011100
91.3 1010011100
91.5 1111011100
91.7 0100111100
91.9 1001111100

92.1 1110111100
92.3 0011000010
92.5 1000000010
92.7 1101000010
92.9 0010100010

93.1 0111100010
93.3 1100100010
93.5 0001010010
93.7 0110010010
93.9 1011010010

94.1 0000110010
94.3 0101110010
94.5 1010110010
94.7 1111110010
94.9 0100001010

95.1 1001001010
95.3 1110001010
95.5 0011101010
95.7 1000101010
95.9 1101101010

96.1 0010011010
96.3 0111011010
96.5 1100011010
96.7 0001111010
96.9 0110111010

97.1 1011111010
97.3 0000000110
97.5 0101000110
97.7 1010000110
97.9 1111000110

98.1 0100100110
98.3 1001100110
98.5 1110100110
98.7 0011010110
98.9 1000010110

99.1 1101010110
99.3 0010110110
99.5 0111110110
99.7 1100110110
99.9 0001001110

100.1 0110001110
100.3 1011001110
100.5 0000101110
100.7 0101101110
100.9 1010101110

101.1 1111101110
101.3 0100011110
101.5 1001011110
101.7 1110011110
101.9 0011111110

102.1 1000111110
102.3 1101111110
102.5 0010000001
102.7 0111000001
102.9 1100000001

103.1 0001100001
103.3 0110100001
103.5 1011100001
103.7 0000010001
103.9 0101010001

104.1 1010010001
104.3 1111010001
104.5 0100110001
104.7 1001110001
104.9 1110110001

105.1 0011001001
105.3 1000001001
105.5 1101001001
105.7 0010101001
105.9 0111101001

106.1 1100101001
106.3 0001011001
106.5 0110011001
106.7 1011011001
106.9 0000111001

107.1 0101111001
107.3 1010111001
107.5 1111111001
107.7 0100000101
107.9 1001000101

Circuito transmisor 27 MHz

Circuito transmisor de 11 metros o banda ciudadana.

El circuito representa un transmisor de 27 MHz el cual posee una potencia de 2 W y utiliza solamente 3 transistores, los TR 2N2369, 2N3866, y 2N3553. Todo el conjunto alimentado con 12 volt estabilizados. El sistema es OFV y la modulación se realiza mediante un diodo varicap BB109 o similar. Con una carga de 50 Z en antena es capaz de entregar algo más de 2 Watts en su etapa final de salida.

Circuito generador de señales 1 KHZ

Este circuito trata de un simple generador de señales de 1 KHz de frecuencia de audio con solo un transistor. Este circuito es ideal para realizar pruebas en proyectos de audio. La señal generada esta en el orden de 1 KHz, su construcción es muy simple aun  para los novatos en electrónica, su transistor es el popular  2N2222 y este podrá ser remplazado por un BC 548 o similar, siempre verificando el orden de los pines, la alimentación se puede realizar con tensiones las cuales podrán ser aproximadamente entre 6 a 12 volt y el preset de ajuste de la frecuencia es de 20K.

Circuito compresor de audio con amplificador

Compresor limitador de audio con amplificador de 1 wat de potencia

El circuito presentado trata de un compresor de audio limitador con una pequeña etapa amplificadora de 1 W. el circuito es muy simple toma la entrada de audio y la amplifica utilizando un integrado TDA 7052A el cual alimentado con 12 volt entrega una potencia de 1Watt, la misma potencia es ideal para generar una etapa amplificadora capaz de excitar el circuito compresor de audio, para entregar una buena señal de audio a la salida la cual se podrá utilizar conectando a un pequeño parlante o una etapa amplificadora de mayor potencia.

La popularidad de sus componentes lo hace de fácil construcción y maniobrabilidad (portátil). El mismo se puede alimentar con una batería de 9 volt y se puede utilizar en instrumentos musicales como guitarras o bajos.

De esta manera tenemos un práctico sencillo y económico compresor de audio portátil, todo el conjunto se podrá ensamblar dentro de una pequeña caja metálica. Algunas ventajas del proyecto: posee control de volumen a la salida y en la entrada del integrado amplificador de esta manera nos entrega un completo control  de ganancia de entrada y salida de la señal a procesar.

Un proyecto muy simpe económico y funcional para desarrollar si necesitas un pequeño compresor de audio del tipo portátil.
